Informationen zum Käfig
x6-Punkt-Nationalbereich

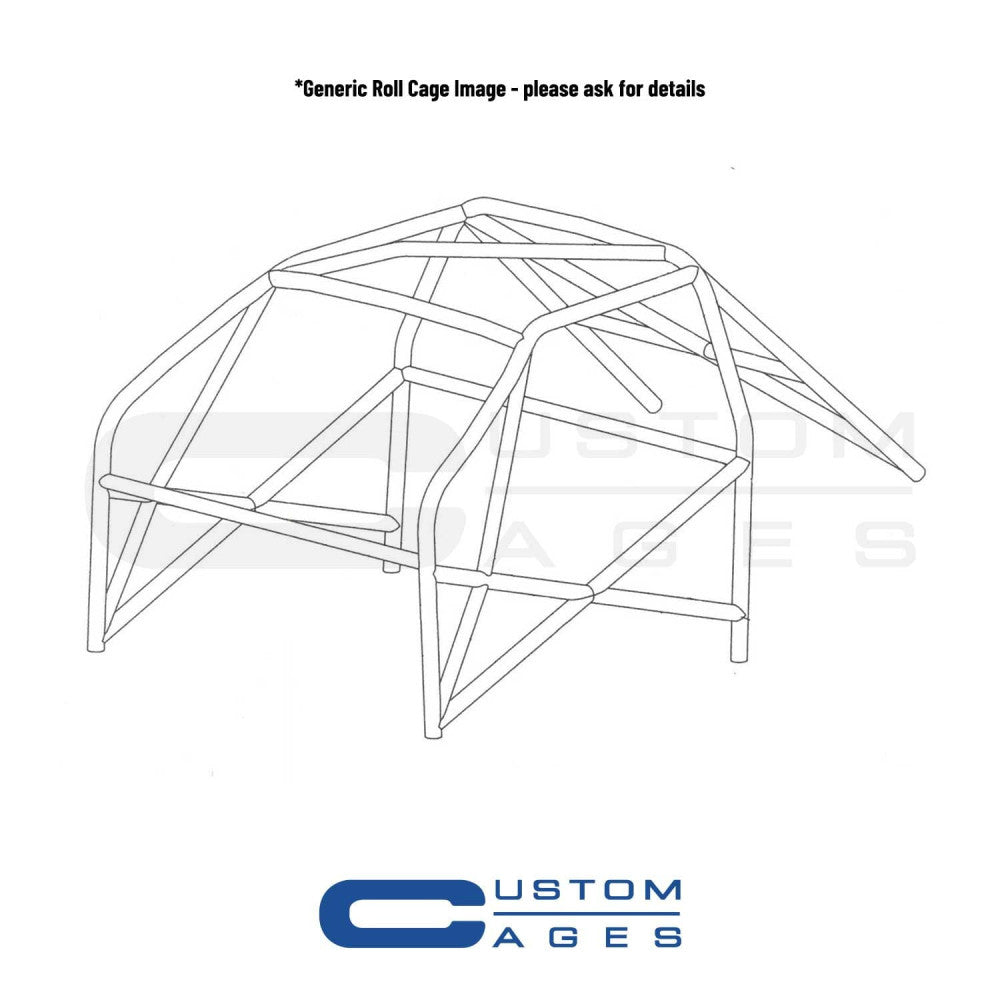

National Range (6-Punkt-Überrollkäfig):
Unsere „National“-Käfige sind vollständig MSUK-konform für Rennen und Rallyes (und fast alle anderen Disziplinen). Ein einfacherer und kostengünstigerer Sicherheitskäfig als unsere FIA-zertifizierten oder Multipoint-Käfige, aber mit unserer unübertroffenen Qualität und Passform.
Die Nachteile wären, dass sie schwerer sind als ein FIA-/MSUK-zertifiziertes Design (durchschnittlich 15 bis 20 kg) und die Karosserie nicht so stark versteifen, da sie weniger Befestigungspunkte zur Karosserie haben.
Diese werden aus hochwertigen CDS-Rohren (Cold Drawn Seamless) mit einer Mindestzugfestigkeit von 510 MPa hergestellt (T45 kann jedoch gegen Aufpreis spezifiziert werden).
- Der 6-Punkt-Überrollkäfig nach nationaler Spezifikation übertrifft die Anforderungen von MSUK.
- Basierend auf unserem Mehrpunkt-Käfigdesign, um die Qualität der Passform zu gewährleisten
- Eingeschweißt für geringeres Gewicht und höhere Steifigkeit im Vergleich zu einem verschraubten Käfig
- Alle Rohre sind aus hochwertigem CDS-Stahl (510 MPa).
- Hoop Seitliche Rohre und Dash-Bar für verbesserten Seitenaufprallschutz
- Fahrer- und Beifahrer-Gurtzeugschläuche
- A Säulenstützen komplett mit Knotenblechen und hinterer Diagonale
- Gekreuzte Türstangen komplett mit Zwickeln
- Dachschräge (wahlweise auch Kreuz)
- Kit enthält alle Fußplatten
- Einfacher zu installieren als ein vollständiger Mehrpunktkäfig
- Zusätzliche Längen von 40 x 2,0 mm Rohren sind in 1,5 m erhältlich, um das Design um Rohre zu ergänzen.
Käfigbeschreibung
xBased on full multipoint cage design
Fit and quality of full multipoint cage
Weld-in only
All tube CDS steel 45 x 2.5mm
Crossed door bars
Driver and co-driver harness tubes
A Pillar supports and Rear X
X door bars with gussets
Roof bar and dash bar
Kit includes all footplates
Simpler to install than full multipoint cage
Customers have to check seat belt angles and trim tube accordingly.
Recommend angle of belts as per MS UK blue book specifications.
Note: This kit is only MS UK compliant and does not meet current FIA International standards.
Please contact sales@customcages.co.uk for more details.
Zertifizierung des Überrollkäfigs
xDie Konstruktion eines Überrollkäfigs muss den technischen Vorschriften der MSA/FIA entsprechen, die im MS UK Blue Book veröffentlicht sind. Es liegt in der Verantwortung des Teilnehmers, sicherzustellen, dass sein Überrollkäfig den technischen Vorschriften für die jeweilige Veranstaltung, an der er teilnimmt, entspricht.
Um an einem Rennen oder einer Rallye teilnehmen zu können, muss Ihr Überrollkäfig entweder den MSA- oder den FIA-Vorschriften entsprechen. (Die MSA unterliegt der FIA, d. h. wenn ein Überrollkäfig den FIA-Bestimmungen entspricht, ist er auch für MSA-Veranstaltungen zugelassen). Es gibt einige Fälle, in denen die FIA bestimmte Konstruktionsmerkmale zulässt, die die MSA nicht zulässt (und umgekehrt).
Der Zertifizierungsprozess ermöglicht in der Regel einen leichteren Überrollkäfig, da es sich um ein maßgeschneidertes Design handelt, bei dem der Durchmesser und die Dicke der einzelnen Rohre optimiert werden, um die von den FIA/MSA-Regeln geforderte Gesamtstärke zu erreichen.
Um an MSA/FIA-Veranstaltungen teilnehmen zu können, muss jedes Fahrzeug, das mit einem zertifizierten Überrollkäfig ausgestattet ist, eine Kopie eines gültigen Zertifikats haben, das bei der Abnahme vorzulegen ist. Custom Cages hat die meisten der gängigen Überrollkäfige zertifiziert. Alle anderen Überrollkäfige entsprechen den MSA/FIA-Vorschriften und erhalten ein Konformitätszertifikat, das die Teilnehmer bei der Abnahme vorlegen müssen.
Um ein Zertifikat für einen selbst montierten Überrollkäfig zu erhalten, muss der Monteur einen Schweißtest von Custom Cages absolvieren.
Die Überrollkäfigbausätze von Custom Cages enthalten ein Schweißmuster. Nach Fertigstellung werden diese zur Belastungsprüfung an das Unternehmen zurückgeschickt. Sie werden einem physikalischen Test unterzogen, um die tatsächliche Streckgrenze der Schweißnaht zu ermitteln. Auf diese Weise wird sichergestellt, dass die selbstmontierten Überrollkäfige den höchsten Anforderungen an die Integrität genügen.
Zusätzliche Muster können angefordert werden.
Die Zertifikate werden nur nach erfolgreicher Prüfung ausgestellt.
Bitte beachten Sie, dass für alle MS UK-/FIA-Zertifikate eine Gebühr in Höhe von 60,00 £ zzgl. MwSt. anfällt.
Inhalt des Überrollkäfig-Kits
x
Ihr Überrollkäfig wird geprüft und einbaufertig verpackt geliefert.
- CNC-lasergeschnittene und endgeformte Rohre
- Fußplatten und Verstärkungsbleche, lasergeschnitten und gefaltet
- Schweißprobe enthalten – weitere Informationen finden Sie in unserem Video-Leitfaden zur Zertifizierung.
- Buildmaster enthalten – jedes Rollkäfigteil verfügt über eine eindeutige Aufkleber-ID, um das richtige Teil zu finden; diese wird bei der Überprüfung und Verpackung verwendet und zweimal abgezeichnet.
- Wichtige Dokumente – Erklärungsformulare und Montageanleitungen enthalten
- Eindeutige ID-Plakette – bitte nicht verlieren; die ID-Plaketten sind für jedes einzelne Käfig-Set einzigartig und müssen während der Installation an den Käfig geschweißt werden.
- Installierte Bilder sind auf Anfrage erhältlich.
Spezifikation
x| Marke | Volkswagen |
| Modell(e) | Lupo |
