Informationen zum Käfig
xFIA-konform
Übersicht:
Unsere mehrpunktgeschweißten Überrollkäfige sind nach den Mindestanforderungen der FIA konstruiert, jedoch nicht auf Gewichtsersparnis ausgelegt. Aufgrund der präzisen Passform – die sich eng an die Karosserie anschmiegt – ist es jedoch gängige und empfohlene Praxis, die Anzahl der Schweißpunkte an der Karosserie deutlich zu erhöhen.
Inhalt des Einschweiß-Überrollkäfig-Sets
Jedes Set enthält:
- Vorgeschnittene und profilierte Rohre für eine einfache Montage
- Fußplatten zum Anschweißen an den Fahrzeugboden/das Fahrgestell
- Alle relevanten Verstärkungslaschen für Verstärkung und Sicherheit
- Entwickelt für eine enge, präzise Passform
Diese Bausätze eignen sich ideal für den Bau von Rennwagen, Rallye- und Track-Day-Fahrzeugen oder für jede andere Hochleistungsanwendung , bei der strukturelle Integrität und Sicherheit entscheidend sind.
Käfigbeschreibung

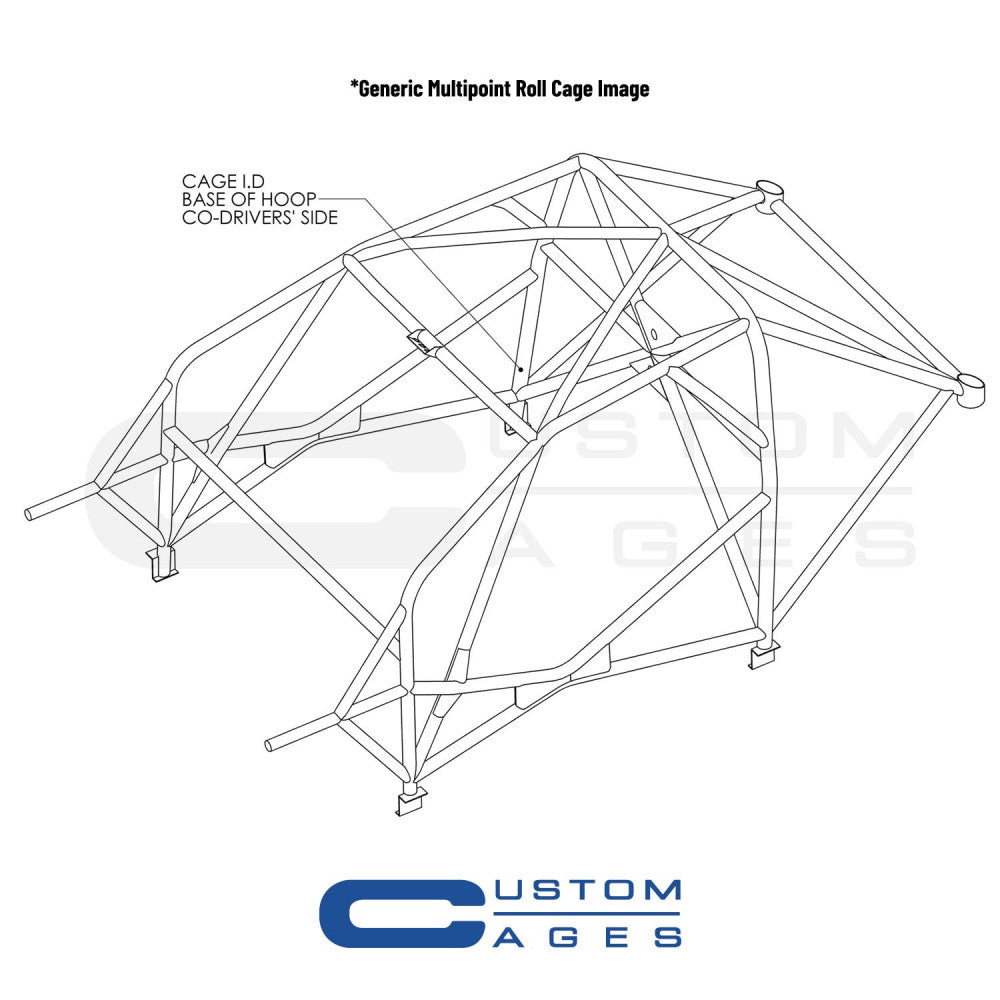

x6 point roll cage
Exceeds MSA Blue book minimum requirements
Based on full multipoint cage design
Fit and quality of full multipoint cage
Weld-in only
All tube CDS steel 45 x 2.5mm
Crossed door bars
Driver and co-driver harness tubes
Kit includes all footplates
Simpler to install than full multipoint cage
To upgrade cage with gussets etc see Accessories
Extra lengths of tubes available in 1.5m to add tubes to the design.
Clubman kits may require some trimming to fit.
Customers have to check seat belt angles and trim tube accordingly.
Recommend angle of belts as per MS UK blue book specifications.
Note: This kit is only MS UK compliant and does not meet current FIA International standards.
Please contact sales@customcages.co.uk for more details.
Zertifizierung des Überrollkäfigs
xDie Konstruktion eines Überrollkäfigs muss den technischen Vorschriften der MSA/FIA entsprechen, die im MS UK Blue Book veröffentlicht sind. Es liegt in der Verantwortung des Teilnehmers, sicherzustellen, dass sein Überrollkäfig den technischen Vorschriften für die jeweilige Veranstaltung, an der er teilnimmt, entspricht.
Um an einem Rennen oder einer Rallye teilnehmen zu können, muss Ihr Überrollkäfig entweder den MSA- oder den FIA-Vorschriften entsprechen. (Die MSA unterliegt der FIA, d. h. wenn ein Überrollkäfig den FIA-Bestimmungen entspricht, ist er auch für MSA-Veranstaltungen zugelassen). Es gibt einige Fälle, in denen die FIA bestimmte Konstruktionsmerkmale zulässt, die die MSA nicht zulässt (und umgekehrt).
Der Zertifizierungsprozess ermöglicht in der Regel einen leichteren Überrollkäfig, da es sich um ein maßgeschneidertes Design handelt, bei dem der Durchmesser und die Dicke der einzelnen Rohre optimiert werden, um die von den FIA/MSA-Regeln geforderte Gesamtstärke zu erreichen.
Um an MSA/FIA-Veranstaltungen teilnehmen zu können, muss jedes Fahrzeug, das mit einem zertifizierten Überrollkäfig ausgestattet ist, eine Kopie eines gültigen Zertifikats haben, das bei der Abnahme vorzulegen ist. Custom Cages hat die meisten der gängigen Überrollkäfige zertifiziert. Alle anderen Überrollkäfige entsprechen den MSA/FIA-Vorschriften und erhalten ein Konformitätszertifikat, das die Teilnehmer bei der Abnahme vorlegen müssen.
Um ein Zertifikat für einen selbst montierten Überrollkäfig zu erhalten, muss der Monteur einen Schweißtest von Custom Cages absolvieren.
Die Überrollkäfigbausätze von Custom Cages enthalten ein Schweißmuster. Nach Fertigstellung werden diese zur Belastungsprüfung an das Unternehmen zurückgeschickt. Sie werden einem physikalischen Test unterzogen, um die tatsächliche Streckgrenze der Schweißnaht zu ermitteln. Auf diese Weise wird sichergestellt, dass die selbstmontierten Überrollkäfige den höchsten Anforderungen an die Integrität genügen.
Zusätzliche Muster können angefordert werden.
Die Zertifikate werden nur nach erfolgreicher Prüfung ausgestellt.
Bitte beachten Sie, dass für alle MS UK-/FIA-Zertifikate eine Gebühr in Höhe von 60,00 £ zzgl. MwSt. anfällt.
Inhalt des Überrollkäfig-Kits
x
Ihr Überrollkäfig wird geprüft und einbaufertig verpackt geliefert.
- CNC-lasergeschnittene und endgeformte Rohre
- Fußplatten und Verstärkungsbleche, lasergeschnitten und gefaltet
- Schweißprobe enthalten – weitere Informationen finden Sie in unserem Video-Leitfaden zur Zertifizierung.
- Buildmaster enthalten – jedes Rollkäfigteil verfügt über eine eindeutige Aufkleber-ID, um das richtige Teil zu finden; diese wird bei der Überprüfung und Verpackung verwendet und zweimal abgezeichnet.
- Wichtige Dokumente – Erklärungsformulare und Montageanleitungen enthalten
- Eindeutige ID-Plakette – bitte nicht verlieren; die ID-Plaketten sind für jedes einzelne Käfig-Set einzigartig und müssen während der Installation an den Käfig geschweißt werden.
- Installierte Bilder sind auf Anfrage erhältlich.
Spezifikation
x| Marke | Volkswagen |
| Modell(e) | Polo |
